頗爾Pall Minimate、Centramate實驗室小型切向流超濾系統
——蛋白、核酸、病毒、外泌體高效分離純化
北京澤平代理的思拓凡Cytiva旗下頗爾Pall實驗室小型切向流超濾系統，采用TFF切向流超濾技術，大量用于蛋白、核酸等生物分子的脫鹽、緩沖液置換、濃縮，以及病毒、外泌體的分離純化等。切向流超濾，又稱為錯流超濾，原理是利用壓力推動液體通過濾膜表面，使小分子物質透過濾膜與大分子分離，并不斷沖刷濾膜表面防止堵塞，相比超濾管離心等直流過濾方式，具有快速高效、操作簡單的特點。北京澤平代理Pall Minimate、Centramate實驗室切向流超濾裝置、盒式切向流超濾膜包、切向流超濾夾具，以及大型商業化生產規模的切向流超濾設備。

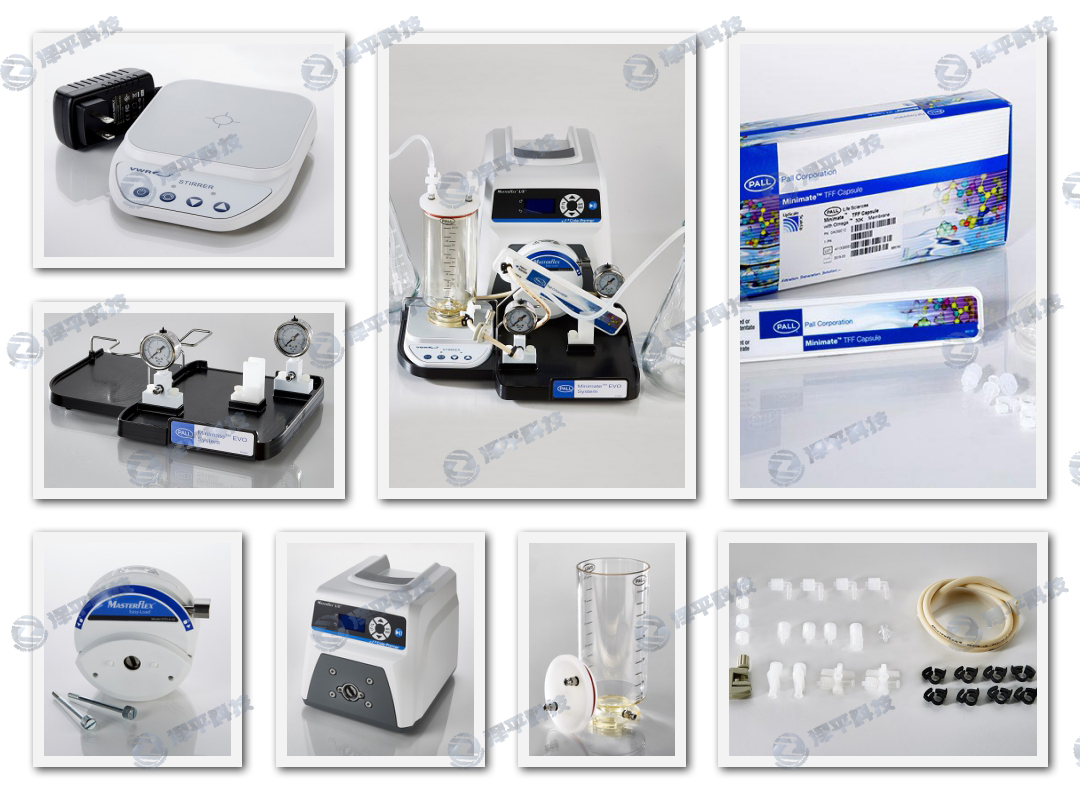

一、Minimate EVO實驗室小試規模切向流超濾系統——1L體積
Minimate系統作為小型切向流過濾器，由組裝在一個底盤上的蠕動泵、壓力表、500mL儲液槽、管道等硬件、以及可重復使用的制藥級Minimate盒式膜包構成，可將1L樣品高效濃縮至5mL。通過采用低蛋白吸附的Omega膜（改性聚醚砜），優化的管路設計，可重復使用的膜包，實現了高回收率、高性?xún)r(jià)比。使用時可同時并聯4個Minimate膜包以擴大過濾膜面積，Minimate膜包出廠均經過完整性測試，且膜包材質和結構設計與Pall更大規模的切向流系統一致，非常便于工藝放大。
| Minimate切向流超濾系統參數 |
| 組成 |
蠕動泵，泵壓頭，壓力計，閥，儲液槽 |
| 尺寸 |
30.7cm(寬)*48.2cm(長)*20.8cm(高) |
| 重量 |
6.0公斤(13.3磅) |
| 最大入口壓力 |
4.1巴(410千帕斯卡，60磅/平方英寸) |
| 工作溫度范圍 |
0℃-50℃ |
| 循環流速 |
10-240mL/min |
| 系統工作體積最小值 |
<5mL |
| 可安裝膜包數 |
4個Minimate膜包 |
| 儲液罐 |
500mL |
| Minimate膜包參數 |
| 濾材 |
Omega膜（改性聚醚砜） |
| 殼體 |
聚丙烯，玻璃纖維加固，連接件：聚丙烯 |
| 有效過濾面積 |
50cm2（0.05t） |
| 外部尺寸（標稱值） |
20cm*3.8cm*1.8cm |
| 流速建議值 |
30-40mL/min（0.6-0.8L/min/t） |
| 產物殘存體積（進料/回流） |
大約為1.6mL |
| 工作溫度范圍 |
5~50℃ |
| 工作壓力最大值 |
4巴（400千帕斯卡，60磅/平方英寸） |
| PH值范圍 |
1~14 |
| 空氣完整性測試值 |
≤7ml/min，在0.75巴下（70千帕斯卡，10磅平方英寸） |
| 貨號 |
中文名稱 |
規格 |
| OAPMPUNV |
Minimate切向流超濾系統 |
1/包 |
| OAD65C12 |
Minimate切向流超濾膜包，650D，0.005m2，Omega膜 |
1/包 |
| OA001C12 |
Minimate切向流超濾膜包，1KD，0.005m2，Omega膜 |
1/包 |
| OA003C12 |
Minimate切向流超濾膜包，3KD，0.005m2，Omega膜 |
1/包 |
| OA005C12 |
Minimate切向流超濾膜包，5KD，0.005m2，Omega膜 |
1/包 |
| OA010C12 |
Minimate切向流超濾膜包，10KD，0.005m2，Omega膜 |
1/包 |
| OA030C12 |
Minimate切向流超濾膜包，30KD，0.005m2，Omega膜 |
1/包 |
| OA050C12 |
Minimate切向流超濾膜包，50KD，0.005m2，Omega膜 |
1/包 |
| OA070C12 |
Minimate切向流超濾膜包，70KD，0.005m2，Omega膜 |
1/包 |
| OA100C12 |
Minimate切向流超濾膜包，100KD，0.005m2，Omega膜 |
1/包 |
| OA300C12 |
Minimate切向流超濾膜包，300KD，0.005m2，Omega膜 |
1/包 |
| OA500C12 |
Minimate切向流超濾膜包，500KD，0.005m2，Omega膜 |
1/包 |
| OA990C12 |
Minimate切向流超濾膜包，1000KD，0.005m2，Omega膜 |
1/包 |

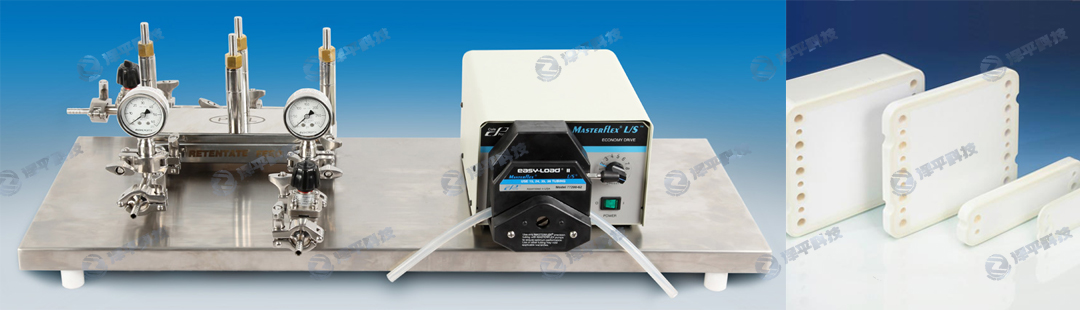

二、Centramate實驗室中試規模切向流超濾系統——1~125L體積
Centramate系統作為實驗室中試和小規模生產用切向流過濾裝置，由蠕動泵、壓力表、切向流超濾夾具、管道等硬件，以及可重復使用的Centramate超濾膜包組成，適用于1~125L的工藝開發和生產，膜包濾材采用Omega膜，制藥級膜包出廠均經過完整性檢測，使用時可同時并聯5個Centramate膜包以擴大膜面積。由于采用相同的設計原理和材料，可線性放大到Pall更大規模的切向流超濾系統。
| Centramate切向流超濾系統 |
| 膜包濾材 |
Omega膜（改性聚醚砜） |
| 夾持器 |
上下板：316L不銹鋼 |
| 連桿 |
不銹鋼 |
| 最小有效過濾面積 |
(1塊膜包)：0.09m2(1ft2) |
| 最大有效過濾面積 |
(5塊膜包)：0.46m2(5ft2) |
| 尺寸 |
13.2×22.6×16.7cm |
| 運輸重量 |
7.7Kg |
| 最大操作溫度 |
Centramate系統：121℃，膜包60℃ |
| 推薦操作壓力 |
0.3bar-5.2bar |
| 流速(架空流道) |
每0.09m2膜包1.0-2.0L/min |
| 流速(網狀流速) |
每0.09m2膜包0.6-0.8L/min |
| 典型殘留體積 |
<20mL |
| 貨號 |
中文名稱 |
規格 |
| FS010K10BJ |
Centramate切向流超濾系統 |
1/包 |
| OS001T12 |
Centramate切向流超濾膜包，T系列，1KD，0.1m2，Omega膜 |
1/包 |
| OS005T12 |
Centramate切向流超濾膜包，T系列，5KD，0.1m2，Omega膜 |
1/包 |
| OS010T12 |
Centramate切向流超濾膜包，T系列，10KD，0.1m2，Omega膜 |
1/包 |
| OS030T12 |
Centramate切向流超濾膜包，T系列，30KD，0.1m2，Omega膜 |
1/包 |
| OS050T12 |
Centramate切向流超濾膜包，T系列，50KD，0.1m2，Omega膜 |
1/包 |
| OS070T12 |
Centramate切向流超濾膜包，T系列，70KD，0.1m2，Omega膜 |
1/包 |
| OS100T12 |
Centramate切向流超濾膜包，T系列，100KD，0.1m2，Omega膜 |
1/包 |
| OS300T12 |
Centramate切向流超濾膜包，T系列，300KD，0.1m2，Omega膜 |
1/包 |
更多Pall切向流超濾系統信息，歡迎點擊右側在線咨詢
——Pall一級代理商，北京澤平
